自动抗干扰介质损耗测试仪技术报告2

一、概述

  本报告旨在介绍济南恒丰电力设备有限公司所研发生产的HF-8000系列全功能自动抗干扰介质损耗测试仪的技术特性、性能指标机器在现场和实验室介损测试中的应用。该仪器采用一体化结构，内置多种关键组件，并通过先进的变频抗干扰和傅里叶变换数字滤波技术，实现了全自动智能化测试，确保了测试数据在强干扰环境下的稳定性。

二、主要技术指标

2.1 介损和电容量测量

• 准确度：Cx:±（读数×1%+1pF），tgδ:±（读数×1%+0.00040）
• 抗干扰指标：采用变频抗干扰技术，在200%干扰下仍能达到上述准确度
• 电容量范围：内施高压3pF_{60000pF/10kV、60pF}1.2μF/0.5kV；外施高压3pF_{1.5μF/10kV、60pF}30μF/0.5kV
• 分辨率：最高0.001pF，4位有效数字
• tgδ范围：不限，分辨率0.001%，支持电容、电感、电阻三种试品自动识别
• 试验电流范围：10μA~5A

2.2 电压和频率控制

• 内施高压设定电压范围：0.5~10kV
• 最大输出电流：200mA
• 升降压方式：连续平滑调节
• 电压精度：±(1.5%×读数+10V)
• 电压分辨率：1V
• 试验频率：整数频率45~65Hz、自动双变频49/51Hz、45/55Hz
• 频率精度：±0.01Hz

2.3 CVT测量功能

• CVT自激法低压输出：输出电压3_{50V，输出电流3}30A
• CVT变比测量：变比范围10~99999，变比精度±读数×1%
• 相位范围：0~359.999°，相位精度±0.02°

2.4 其他指标

• 输入电源：180V~270VAC，50Hz/60Hz±1%，市电或发电机供电
• 计算机接口：标准RS232接口
• 打印机：自带微型热敏打印机
• 环境温度：3-10℃~50℃
• 相对湿度：<90%，不结露

三、产品特点

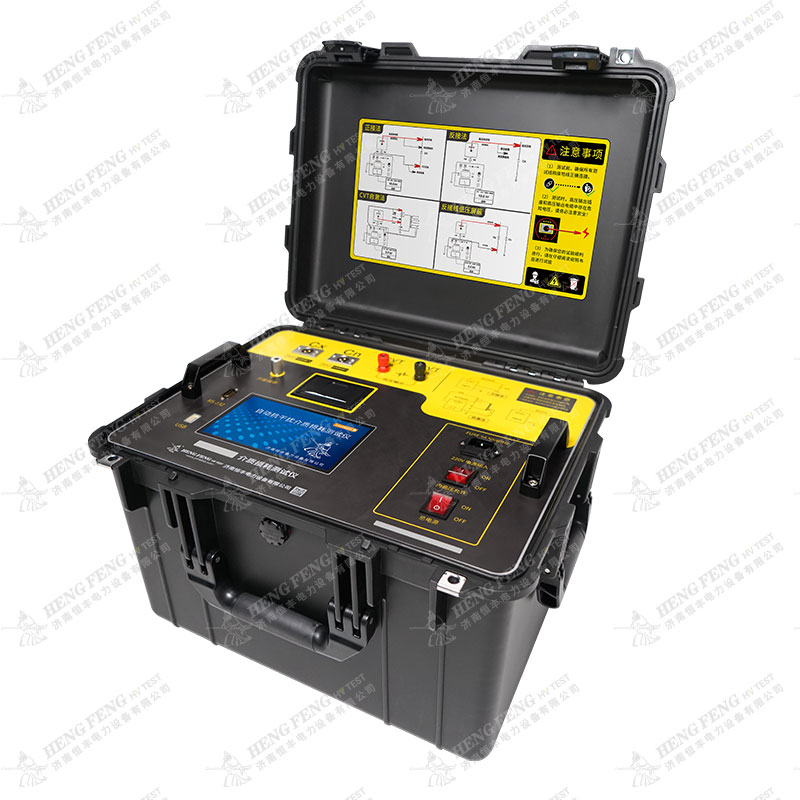

• 一体化结构：内置介损电桥、变频电源、试验变压器和标准电容器等关键组件，便于携带和操作。
• 变频抗干扰技术：确保在强干扰环境下测量数据的稳定性和准确性。
• 全自动智能化测量：自动识别试品种类，自动调整测量参数，提高测量效率和准确性。
• 大屏幕彩色液晶显示：实时显示测量结果，方便用户观察和记录。
• 热敏打印机：可打印输出测量结果，便于数据保存和分享。

四、选型参数指标

根据用户需求和应用场景，可选择适合的自动抗干扰精密介质损耗测量仪型号。主要技术指标简表如下：

• 电容量范围pF：3~60k
• 最大输出电流mA：200/10kV
• 外形尺寸长×宽×高cm：34x26x27
• 重量Kg：22
• 高电压介损：支持
• CVT自激法测量：不需外接设备C1/C2同时测量，高压连线可拖地
• CVT变比：有
• 反接线低压侧屏蔽：C1/C2同时测量
• 回路放电提示：有
• 打印机：热敏
• 计算机接口及存储：RS232存储100组数

五、结论

  自动抗干扰精密介质损耗测量仪以其高精度、高稳定性和智能化的特点，在电力行业中具有广泛的应用前景。无论是现场抗干扰介损测量还是试验室精密介损测量，都能为用户提供可靠的测量结果和便捷的操作体验。
