地网测试操作步骤说明

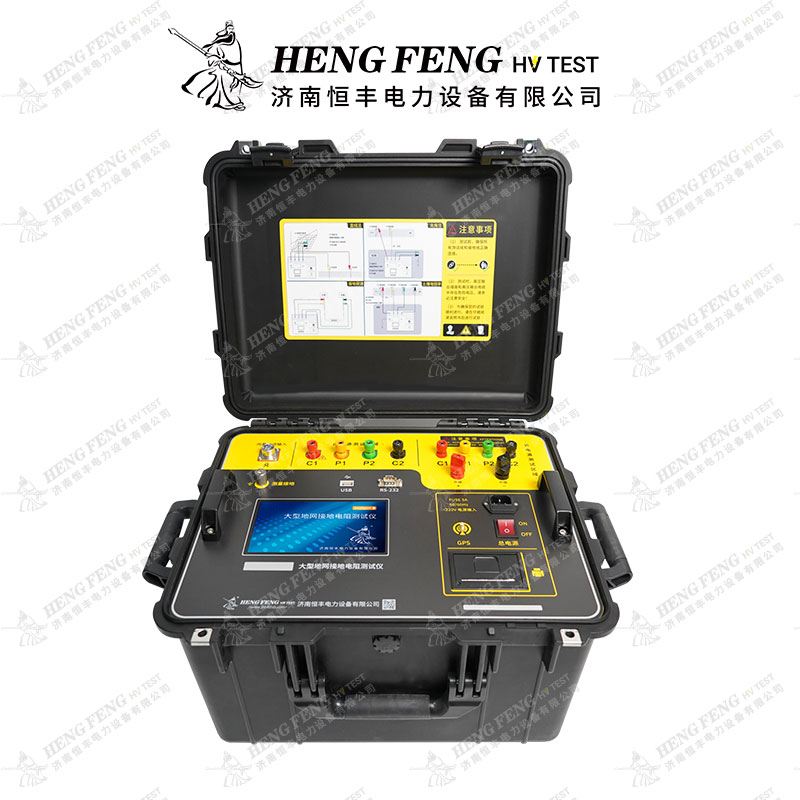

  操作仪器：HF-81007G

  生产厂家：济南恒丰电力设备有限公司

步骤一：准备与检查

1. 检查测试线路：
   • 使用万用表仔细检查用于试验的电流线、电压线和地网线是否存在断路现象。确保所有线路都完好无损，没有破损或断裂。
   • 检查地桩上的铁锈是否已清除干净，确保地桩与地面之间的接触良好。
   • 验证地桩的埋进深度是否达到或超过0.5米，以保证接地效果。

  确保测试线与地桩的连接牢固可靠，如有未导通的情况，需及时处理并重新连接。

1. 确定测试线长度：
   • 电流测试线与电压测试线的长度比应为1：0.618，以确保测试结果的准确性。
   • 电流测试线的长度应至少为地网对角线的3至5倍，这样可以在测试中覆盖更广泛的区域。

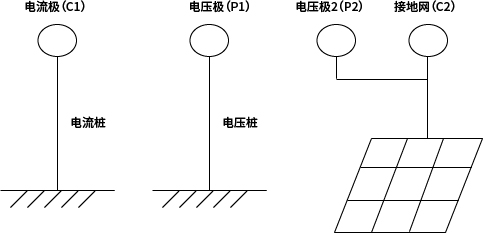

步骤二：布置测试线

3. 平行放出测试线：
   • 按照规定的长度，将电流测试线和电压测试线的一端与仪器相接后，平行放出。
   • 将另一端分别接在两支地桩上，确保连接牢固可靠。
4. 再次检查测试线：
   • 使用万用表再次检查已放好的测试线，确保没有断路现象。
   • 将万用表的一端接电流线或电压线，另一端接地网线，如无阻值显示，则存在断路，需进行修复。

步骤三：仪器通电与测试

5. 接通电源：
   • 在确认连线无误后，给仪器接上AC220V/50HZ的电源，确保仪器正常通电。
6. 选择功能并开始测量：
   • 根据测试需求，选择相应的功能。
   • 按下测量键，开始进行测试。

步骤四：记录与结束

7. 记录测试数据：
   • 当仪器显示测试结束后，及时记录测试数据，确保数据的准确性和完整性。
8. 关闭电源并拆除连线：
   • 测试完成后，关闭仪器电源。
   • 拆除测试线与地桩的连接，整理并妥善保存测试线。

注意事项：

• 在整个测试过程中，确保所有操作都符合安全规范，避免安全事故。
• 定期对测试设备和线路进行检查和维护，确保其处于良好的工作状态。
• 如遇测试数据异常或设备故障，及时联系专业人员进行处理。
