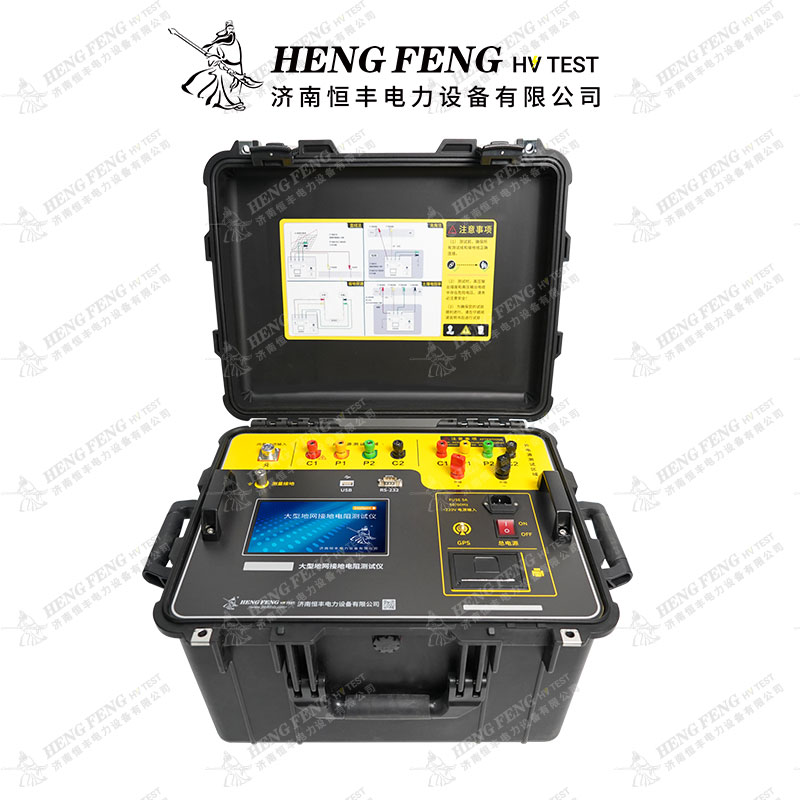

HF-8100系列大型地网接地电阻测试仪技术报告

产品概述

  HF-8100系列大型地网接地电阻测试仪是济南恒丰电力设备有限公司依据《JJG984-2004接地导通检定规程电阻测试仪》、《DL/T475-2017接地装置特性参数测量导则》及《DL/T845.2-2004电阻测量装置通用技术条件第二部分：工频接地电阻测试仪》标准而精心研发。

  该系列仪器适用于变电站、水火电厂、微波站及避雷针等多种应用场景，通过采用新型变频交流电源与先进的微机处理控制及信号处理技术，显著提升了测试过程中的抗干扰能力，简化了操作流程，提高了测量精度与准确性，有效降低了试验人员的劳动强度与成本。

主要功能

1. 接地阻抗/电阻测量：准确测量接地装置的接地阻抗或电阻。
2. 导通阻抗/电阻测量：评估接地装置之间的导通性能。
3. 特性参数测量：测量接触电压、跨步电压、电压梯度等关键参数。
4. 土壤电阻率测量：评估土壤对接地性能的影响。

仪器特点

• 灵活设置：跨步电压测试支持恒流输出时间自定义设置。
• 数据存储：支持键盘汉字输入，便于数据存储与查询。
• 大电流测量：外电源模式支持大电流（0-50A）精确测量。
• 变频技术：采用自动双边变频技术，通过45Hz和55Hz双频测量，有效抗干扰。
• 高精度：基本误差仅0.005Ω，适用于大型地网精确测量。

技术参数

• 阻抗测量范围：0Ω～200Ω
• 分辨率：0.001Ω
• 测量误差：±（读数×2％+0.005Ω）
• 抗工频干扰能力：10V
• 测试电流波形：正弦波
• 内电源参数：
  • 频率：自动45Hz/55Hz双频
  • 最大输出电流：5A
  • 最大输出电压：400V
  • 测量线要求：电流线铜芯截面积≥2.0mm²，电压线铜芯截面积≥1.5mm²
• 外电源参数：0-50A（工频大电流）、外接隔离变压器、恒流恒压调压器
• 供电电源：AC220V±10％，50Hz
• 尺寸与重量：
  • 内电源：440×350×210mm，22KG
  • 外电源：820×520×1100mm（含脚轮105），260KG

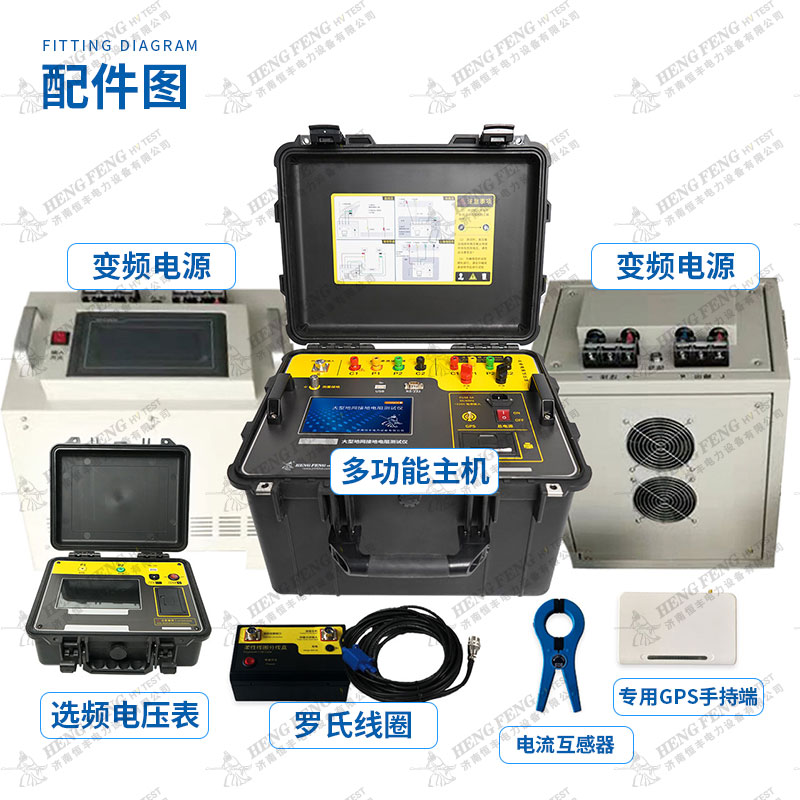

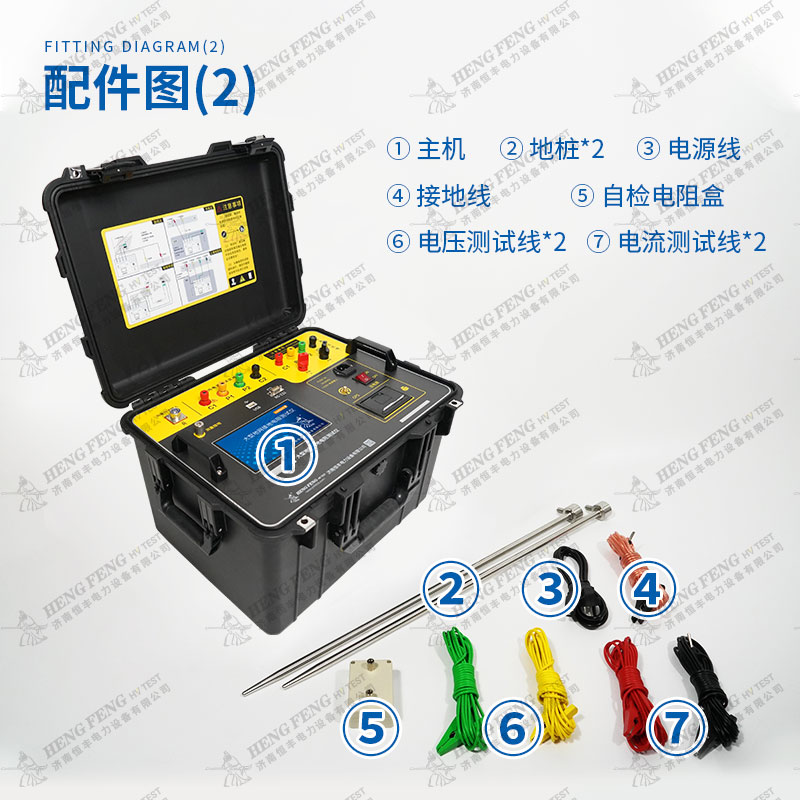

附件清单

• 多功能主机×1
• 变频电源×2
• 选频电压表×1
• 罗氏线圈×1
• 电流互感器×1
• 专用GPS手持端×1
• 地桩×2
• 电源线×1
• 接地线×1
• 自检电阻盒×1
• 电压测试线×2
• 电流测试线×2
