变压器直流耐压试验全面解析

  变压器直流耐压试验是对电气设备绝缘施加高出它的额定工作电压一定值的直流试验电压，并持续一定的时间，观察绝缘是否发生击穿或其他异常情况。以下是对变压器直流耐压试验的详细解析：

一、试验目的

  变压器直流耐压试验的主要目的是检查变压器绝缘是否存在缺陷，如裂纹、气泡、受潮或脏污等，这些缺陷可能导致在正常工作电压下发生击穿或放电现象。通过施加高于正常工作电压的直流电压，可以加速这些潜在缺陷的暴露，从而确保变压器的安全运行。

二、试验标准

  对于变压器直流耐压试验的标准，通常根据变压器的额定电压来确定试验电压和试验时间。具体来说：

• 对于额定电压在3kV及以下的变压器，耐压试验电压通常为4kV，试验时间为1分钟。
• 对于额定电压在3kV以上的变压器，耐压试验电压通常为5kV，试验时间也为1分钟。

三、试验设备

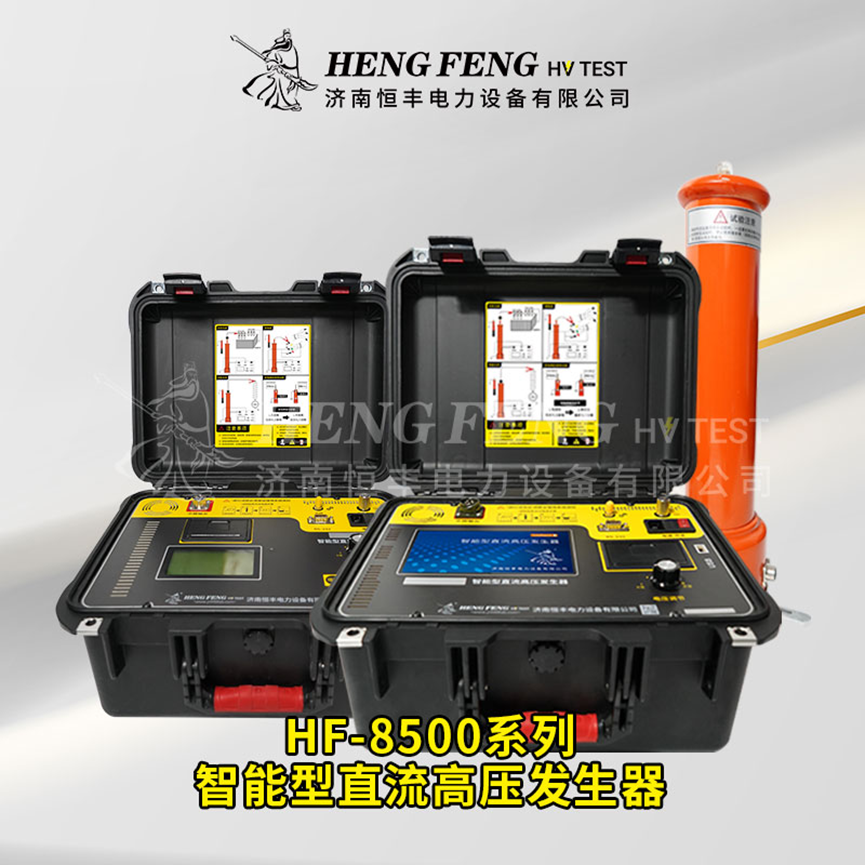

  进行变压器直流耐压试验需要使用专门的试验设备， 济南恒丰电力设备有限公司精心打造的HF-8500系列智能型直流高压发生器，凭借AIPWM技术的精准调控，显著提升了PWM技术的线性度，使得设备精度大幅提高，成为电力部门、工矿企业、冶金、钢铁等行业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验的理想选择。

四、试验步骤

  变压器直流耐压试验的步骤如下：

1. 将变压器各绕组引线断开，将试验高压引线接至被测绕组，其他非被测的绕组短路接地。
2. 检查试验设备是否置于试验所需的电压挡位，其整定泄漏电流值是否符合要求。
3. 确认一切正常后开始试验，先空载加压至试验电压以检查试验设备的绝缘是否良好以及接线是否正确。
4. 加压方式为高压（加压）对低压及外壳（接地），加压速度应缓慢，加到试验电压时读取15秒和1分钟的泄漏电流值，并记录环境温度和设备温度。
5. 被测绕组试验完毕后，将电压降为零，切断电源，对设备充分放电后再进行其他操作。

五、注意事项

1. 在进行变压器直流耐压试验时，应严格遵守安全操作规程，确保试验人员的安全。
2. 试验前应对试验设备进行全面的检查和调试，确保设备处于良好的工作状态。
3. 试验过程中应密切注意试验设备的运行情况，如有异常情况应立即停止试验并采取相应的措施。
4. 试验结束后应对试验数据进行认真的分析和处理，以判断变压器的绝缘性能是否符合要求。

六、试验结果判断

  在变压器直流耐压试验结束后，应根据试验数据判断变压器的绝缘性能是否合格。具体来说：

• 如果泄漏电流值在规定范围内且没有发生击穿现象，则认为变压器的绝缘性能合格。
• 如果泄漏电流值超过规定范围或发生击穿现象，则认为变压器的绝缘性能不合格，需要进一步的检查和维修。

  综上所述，变压器直流耐压试验是确保变压器安全运行的重要措施之一。在试验过程中应严格遵守操作规程和安全规定，确保试验结果的准确性和可靠性。
