解析接触电压测试

  接触电压测试是电气安全测试中的一个重要环节，它主要用于测量在故障状态下，可接近的导电部件上产生的、人体可能接触到的电压。以下是对接触电压测试的详细阐述：

• 接触电压的概念

  接触电压是指在电气设备的绝缘损坏或接地不良等故障状态下，人体接触设备外壳或可接近的导电部件时可能承受的电压。这个电压值如果超过一定限值，就可能对人体造成电击伤害。

• 接触电压测试的目的

  接触电压测试的主要目的是评估电气设备在故障状态下的安全性，确保人体在接触设备时不会受到电击伤害。通过测试，可以及时发现设备存在的安全隐患，并采取相应的措施进行整改，从而提高设备的安全性能。

• 接触电压测试的方法

1. 测试仪的选择：

• 应选择具有高精度、高稳定性和抗干扰能力的接触电压测试仪。
• 测试仪应能够测量不同频率和波形下的接触电压。

2. 测试电路的连接：

• 将测试仪连接在被测电路中的负载端的相线和保护地线之间。
• 设置可调的交流恒流源，并测量出相电压（开路电压）和恒流源两端的电压。

3. 测试步骤：

• 首先，测量出相电压Us（开路电压）。
• 然后，设置可调的交流恒流源为额定脱扣电流的1/2或1/3，测量出恒流源两端的电压Uk。
• 根据公式Us-Uk，计算出在当前电流下的接触电压。

4. 测试结果的判断：

• 将测得的接触电压与允许的最大接触电压（通常为50V，某些特殊环境下为25V）进行比较。
• 如果测得的接触电压超过允许值，则判定设备存在安全隐患，需要进行整改。

四、接触电压测试的注意事项

1. 安全操作规程：

• 在进行测试前，应确保测试人员具备相应的电气安全知识和技能。
• 测试过程中应佩戴绝缘手套和防护眼镜等个人防护装备。
• 测试现场应设置警示标志，防止非测试人员进入测试区域。

2. 测试环境的控制：

• 测试环境应保持干燥、无导电物质和静电干扰。
• 测试设备应放置在平稳、无振动的台面上。

3. 测试仪的校准和维护：

• 定期对测试仪进行校准，确保其测量结果的准确性。
• 对测试仪进行定期维护和保养，保持其良好的工作状态。

五、接触电压测试的应用领域

  接触电压测试广泛应用于各种电气设备的安全性能测试中，如家用电器、工业设备、电力设施等。通过测试，可以及时发现设备存在的安全隐患，并采取相应的措施进行整改，从而确保设备的安全性能符合相关标准和要求。

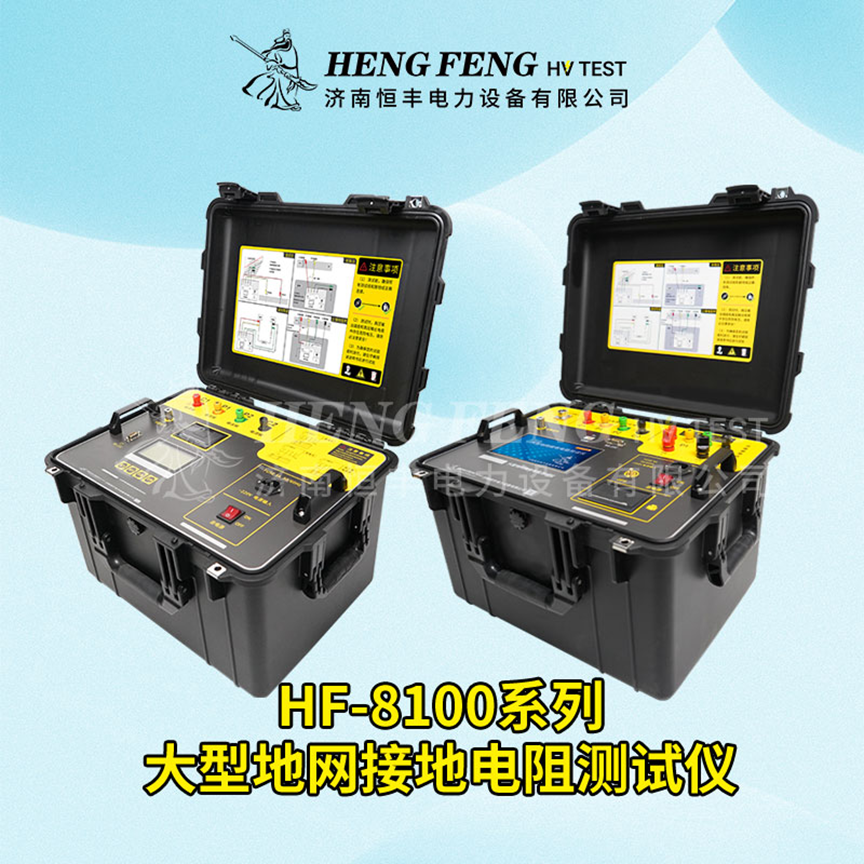

  济南恒丰电力设备有限公司研发生产的HF-8100系列大型地网接地电阻测试仪，能够自动变频，抗干扰能力强，测试精度高，稳定性好的特点，能够适应多种测量环境，帮助电力工作中更加高效的完成电力试验，是一款优秀的电力仪器。

  综上所述，接触电压测试是电气安全测试中不可或缺的一环。通过科学的测试方法和严格的测试流程，可以及时发现设备存在的安全隐患，并采取相应的措施进行整改，从而确保设备的安全性能符合相关标准和要求。
